LC-9503S三軸全自動荷重曲線試驗機

1設備功能及外形

1.1:功能

適用各類計算機鍵盤；工業按鍵及各種產品面板按鍵產品荷重--行程曲線測試；可在有效XY.平面范圍設置多點坐標；自動位移測試并記錄每個測試鍵的力；同時可采集；存儲及列印數據報表功能.亦可各類手機；平板；導航DVD電容屏的點擊劃線測試

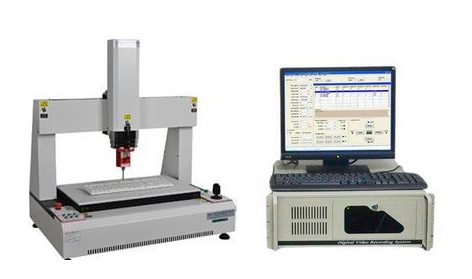

1.2外形及說明:

2：設備特點

   * 各類鍵盤（按鍵）多點 ; 單點測試荷重-曲線測試 .

    * 一般產品多點自動位移壓力測試.

    （此功能需對鍵帽標記做對應標注或直接CAD座標導入即可實現）

    *  LCD耐壓測試（多點自動位移測試）.

    *  壓力壽命測試（多點自動位移）

    *  導通點之力量與位移量測功能

    *  導通點之阻抗測試功能

    *  動態電阻測試功能

    * 配備XYZ三向控制搖桿；方便脫機操作 .

    * 每一量測圖形皆可由十字游標追蹤軌跡，判讀對應之荷重 及行程值，最小解析0.01mm .

    * 測試條件皆可由Windows中文畫面設定；方便且快速（含力值，速度，測定方向，次數等參數）.

    * 可列印及儲存圖形(荷重-行程曲線圖、壽命曲線圖、檢查報表).

    * 報表抬頭等測試資訊可任意編輯與修改 .（可導出Word , Excel文檔）

    * 采用松下伺服運動控制系統驅動精確定位

    * 采用具有自主知識產權的上位機控制系統

    * 采用高精度無間隙滾珠絲桿傳動保證往返重復精度.

3：設備參數

   3.01：X軸移動有效范圍0-300mm任意可設置.

   3.02：Y軸移動有效范圍0-300mm任意可設置.

   3.03：Z軸移動有效范圍0-150mm任意可設置..

   3.04：XYZ空載移動速度0.5-300mm/s任意可設置.

   3.05：XYZ位移顯示分辯率0.01mm

   3.06：單工位測試節拍8-10秒/Key.(按兩Key.XY方向中心間距20mm及換行計算）

   3.07：恒定拉拔力0-50N任意可設置.

         恒定拉拔速度0.1-50mm/min任意可設置.

         恒力加壓比例可1%-100%任意可設置.

         恒力拉壓位移距離0.1-100mm任意可設置.

   3.08：荷重顯示分度值0.01gf/0.01Kgf.

   3.09：荷重單位可Kgf / N /Lb /g任意選擇..

   3.10：最大鍵帽測試尺寸開口尺寸100mm*30mm

   3.11：測試循環次數可1-500000次任意設置

   3.12：工作電源單相AC220V/50HZ

4：設備電氣配置單元

※配備高精度伺服電機驅動.　　　　　　

※配備數據采集與運動控制卡.

※Windows中文畫面.

※高精度無間隙滾珠絲桿傳動.

※工業控制電腦（含鍵；鼠；屏）.

5.保護系統單元

※傳感器過載保護停機功能　　

※漏電、全護套式接線端子.

6.設備使用條件

※環境濕度：≤85%.　　　

※電源要求：AC220（ ±10%）V/50HZ.

※預裝容量：2KW .
