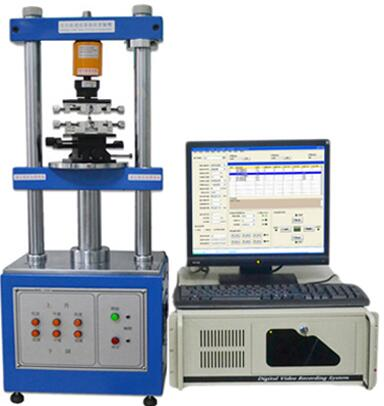

LC-1220S 全自動插拔力試驗機

產品說明

   插拔力試驗機適用于各種連接器（Iphone插頭;USB接頭;TYPE-C;耳機接頭等等） 產品之插入力及拔出力測試（插拔耐久壽命），提供各種連接器專用夾治具及搭配自動求心裝置，解決各種公母連接器 自動對準及不會吃邊的問題.所有測試條件皆由Windows中文視窗設定。且所有資料皆可存儲（試驗條件；插拔行程曲線圖；壽命曲線圖；檢查EXCEL或Word報表

l 最大荷重：5；10；20；50；100Kgf任選一個.

l 最小解析度0.01.

l 最大測定行程：150mm.

l 測試次數：1-500000次任意連續測試設置或單次測試.

l 測試左右空間最大尺寸≥230mm

l 測試上下空間最大尺寸≥300mm

l 單位轉換：（Kgf；gf；N；Lb可選）.

l 速度范圍：0.5-300mm/min.

l 位移解析度0.01mm

l XY平臺移動距離0-75mm手動微調

l 上升/下降高中低速手動微調（L0.01mm/M0.1mm/H1.0mm）

l 傳動機構：采用高精度滾珠絲桿傳動

l 驅動機構：采用全閉環伺服電機

l 外觀尺寸：W380mm*D280mm*H960mm

l 工作電源：單相AC220V/50HZ 5A

3.設備特點:

l 測試條件皆可由電腦設定，存儲。由下拉式選單勾選設定，或直接輸入數據 （含試驗類別；測試運動方向；荷重測定范圍；行程測定范圍；行程原點位置；測定速度；測定中次數；暫停時間；每次等候位置；空壓次數等）

l 可列印及儲存圖形（插拔位移曲線圖；荷重衰減壽命曲線圖；檢測報表等）

l 可輸入測試上下限值，超出規格機器自動停止

l 荷重單位可N. Lb.gf Kgf自由切換

l 檢驗報表抬頭內容可任意修改（中英文皆可）

l 曲線報表；文字報表可由客戶指定抬頭

l 檢驗報表可輸出EXCEL或WORD文檔編輯

l 可選配動態阻抗測試系統；可在測試插拔力同時測試動態阻抗并繪制荷重-阻抗-行程曲線圖

4.設備保護單元

l 儀器超載保護

l 緊急停機裝置。上下行程限定裝置

l 軟件設定參數最大值限定上限保護

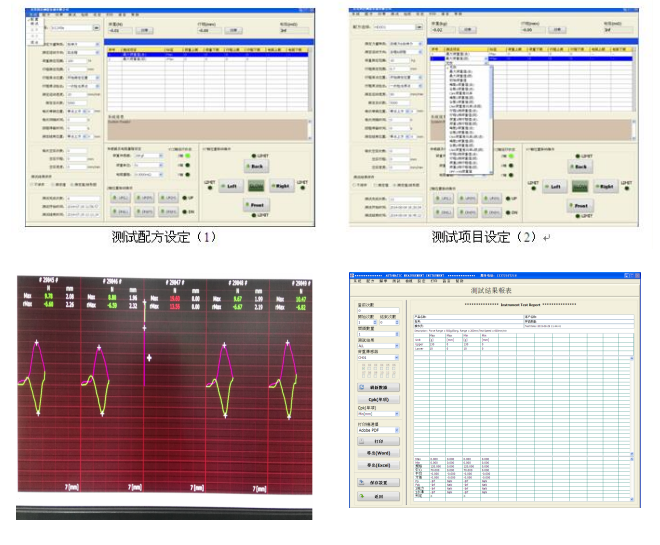

5.軟件界面

6.使用環境條件

l 環境濕度：≤85%

l 電源要求：AC220（ ±10%）V/50HZ

l 預裝容量：1KW

7.隨機配置

l SN-1220S試驗主機1臺

l 控制系統：工控電腦 / 17寸顯示器

l 荷重傳感器50Kg 1臺

l XY移動平臺 1臺

l 自動求心裝置 1臺

l 多功能夾具1套

8.隨機資料

l 合格證、保修卡；

說明書：操作方法、注意事項、出貨基本配件、維修保養事項
